Guía Técnica

Conectores de terminales eléctricos:

Tipos de anillo, pala, férula, empalme a tope, desconexión rápida y lengüeta para compradores de mazos de cables

Una muestra de arnés puede pasar la continuidad y aun así fallar en la construcción del piloto porque la lengüeta anular es demasiado grande para el perno, la lengüeta de desconexión rápida tiene una retención débil o el cilindro del casquillo tiene el tamaño adecuado para la clase de torón incorrecta. Esta guía compara los tipos de conectores de terminales eléctricos utilizados en la producción de mazos de cables y conjuntos de cables, explica dónde encaja cada terminal y muestra a los compradores qué especificar antes de lanzar un RFQ.

Stats: [{'value': '7', 'label': 'las familias de terminales cubren la mayoría de las decisiones de abastecimiento de arneses'}, {'value': '100%', 'label': 'Los engarzados críticos deben recibir verificación visual y eléctrica.'}, {'value': '2', 'label': 'las dimensiones deben coincidir: cilindro de alambre e interfaz de acoplamiento'}, {'value': '24-48h', 'label': 'Los buenos proveedores pueden señalar los riesgos de ajuste de terminales antes de publicar la cotización.'}]

Table Of Contents: [{'href': '#terminal-basics', 'text': '1. Qué hacen realmente los conectores de terminales eléctricos'}, {'href': '#terminal-types', 'text': '2. Principales tipos de conectores de terminales eléctricos'}, {'href': '#selection-criteria', 'text': '3. Cómo deben seleccionar los compradores los terminales'}, {'href': '#crimp-and-inspection', 'text': '4. Controles de inspección, fuerza de tracción y engarzado'}, {'href': '#rfq-checklist', 'text': '5. RFQ y lista de verificación de inspección entrante'}, {'href': '#faq', 'text': '6. Preguntas frecuentes'}]

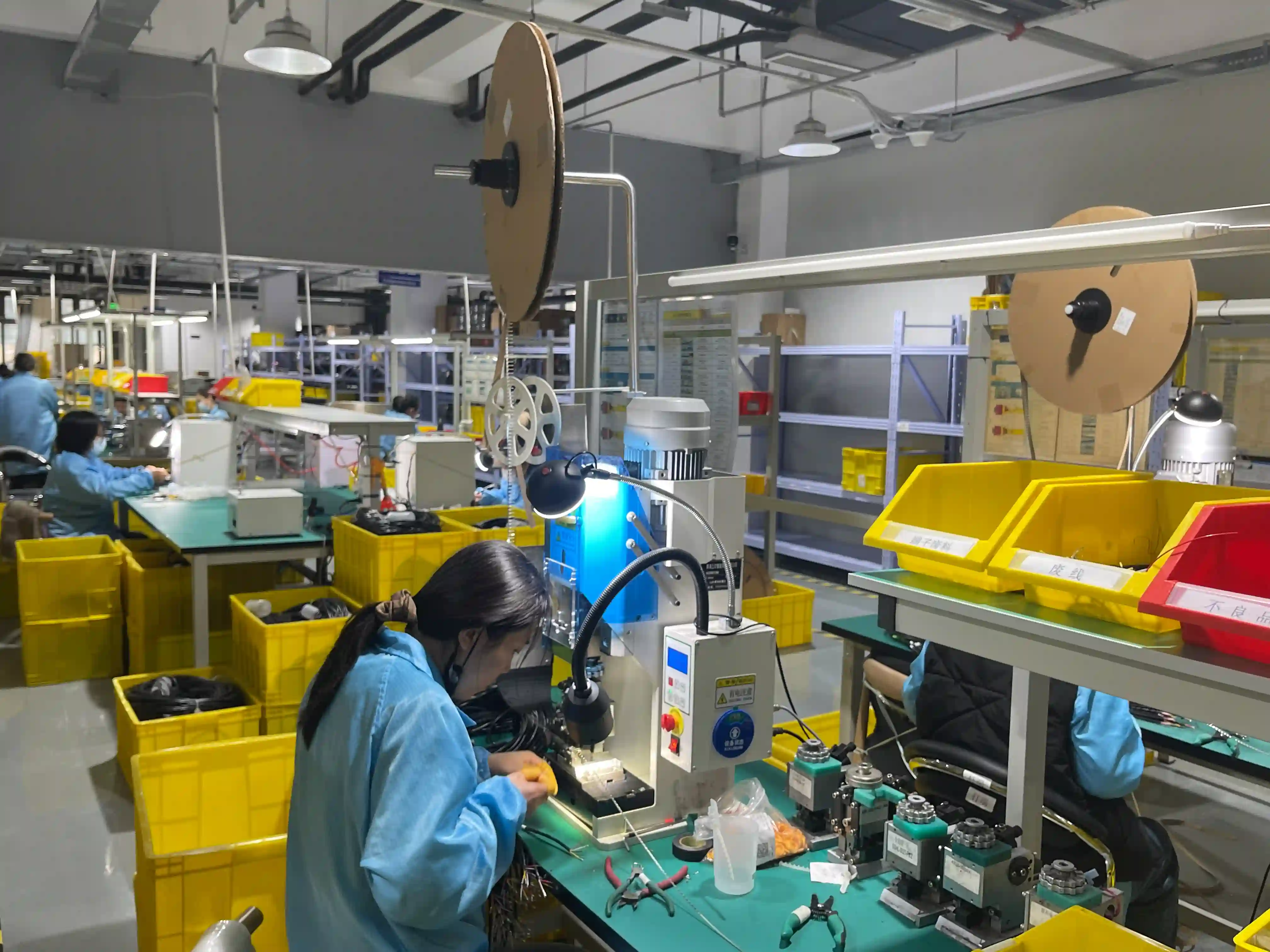

Proceso automatizado de crimpado de terminales para conectores eléctricos de mazos de cables

La selección del terminal es una decisión mecánica, eléctrica y de control de proceso. El terminal correcto debe ajustarse al conductor, al aislamiento, al herraje de acoplamiento, a la herramienta de crimpado, al entorno y al plan de inspección.

Los conectores de terminales eléctricos son pequeñas interfaces metálicas que convierten los conductores sueltos en conexiones útiles. En un mazo de cables, pueden sujetar un cable de tierra a un perno, unir dos cables dentro de una rama, enchufarlo a una lengüeta de relé, aterrizar en un bloque de terminales o proteger hilos finos antes de sujetarlos. Parecen simples, pero controlan la trayectoria de la corriente, la fuerza de tracción, el acceso al servicio, el comportamiento de la vibración, el riesgo de corrosión y el rendimiento de la producción.

El error de compra más común es describir los terminales solo por su forma: anillo, horquilla, férula, empalme a tope o desconexión rápida. La forma importa, pero es sólo el primer filtro. Una especificación de terminal real también necesita rango de cables, material del conductor, diámetro de aislamiento, estilo de cilindro, tamaño de perno o lengüeta, enchapado, clasificación de temperatura, requisitos de herramientas y método de inspección. Sin esos detalles, dos proveedores pueden cotizar piezas que parecen similares y funcionan de manera muy diferente.

Este artículo está escrito para compradores, ingenieros de abastecimiento y administradores de programas de arneses de OEM que necesitan opciones de terminales prácticas sin ruido de catálogo innecesario. Permanece dentro de la fabricación de mazos de cables y conjuntos de cables: terminales de engarce, terminales de empalme, casquillos, desconexiones, pestañas y formatos aislados o no aislados que los equipos de producción realmente construyen e inspeccionan.

1. Qué hacen realmente los conectores de terminales eléctricos

Los conectores de terminales eléctricos crean una interfaz repetible entre un cable y otro conductor, perno, lengüeta, bloque de terminales o punto de empalme. El terminal debe sujetar mecánicamente al conductor, mantener un contacto eléctrico de baja resistencia y sobrevivir al entorno donde opera el arnés. Un terminal que esté levemente incorrecto puede pasar una verificación de continuidad en el banco, pero fallar durante la vibración, el ciclo de calor, el torque de instalación o el servicio de campo.

Un terminal tiene dos lados que los compradores deben especificar por separado. El lado del cable incluye el tamaño del conductor, la construcción del hilo, el diámetro del aislamiento y si el cilindro está abierto, cerrado, aislado o sellado termorretráctil. El lado de acoplamiento incluye el tamaño del orificio del anillo, el ancho de la horquilla, el tamaño de la hoja, el ancho de la lengüeta, el formato del pasador o la geometría del empalme. Al tratar esos dos lados como un número de pieza genérico, los equipos de arneses terminan con pernos sueltos, hilos demasiado rizados, fundas aislantes agrietadas o terminales que no pueden asentarse en el equipo final.

Las decisiones sobre terminales se encuentran junto a decisiones más amplias sobre conectores y engarzados. Nuestro guía de prensado de mazos de cables cubre la altura del engarzado y la disciplina de la fuerza de tracción, mientras que el guía de selección de conectores de mazo de cables explica cómo las interfaces de terminales encajan en familias de conectores completas. Para información pública, consulte las referencias de conectores eléctricos externos que se enumeran después del artículo.

Cards: [{'numbered': 1, 'title': 'Contacto eléctrico', 'content': 'El terminal debe transportar la corriente requerida con una resistencia de contacto estable en todo el rango de temperatura y vibración esperado.'}, {'numbered': 2, 'title': 'Retención mecánica', 'content': 'El cilindro de alambre, el soporte de aislamiento y la interfaz de acoplamiento deben resistir la extracción, la carga lateral y el movimiento de instalación.'}, {'numbered': 3, 'title': 'Interfaz de servicio', 'content': 'Los terminales de anillo, horquilla, cuchilla y de desconexión rápida cambian la forma en que los técnicos instalan, retiran o reemplazan el arnés.'}, {'numbered': 4, 'title': 'Repetibilidad de fabricación', 'content': 'Un terminal debe ser compatible con el aplicador, el juego de troqueles, la longitud del desforrado, la ventana de altura de engarzado y el equipo de inspección del proveedor.'}]

Quote

Text: No aprobamos un terminal sólo por su forma. Para cada engarce de producción, nuestro equipo verifica al menos 4 entradas vinculadas: tamaño del cable, diámetro del aislamiento, rango del cilindro terminal y configuración del aplicador. Un desajuste puede convertir un buen dibujo en un mal juego.

Author: Hommer Zhao

Role: Director técnico

2. Principales tipos de conectores de terminales eléctricos

La mayoría de los programas de mazos de cables utilizan un conjunto limitado de familias de terminales. Los nombres exactos del catálogo varían según el fabricante, pero la lógica de abastecimiento sigue siendo la misma: elija primero el estilo de acoplamiento y luego valide la gama de cables, la geometría del cilindro, el soporte de aislamiento, el enchapado y las herramientas. Los compradores también deben separar las uniones permanentes de las conexiones útiles. Un empalme a tope resuelve un problema diferente que un terminal de anillo, incluso si ambos están engarzados.

Se prefieren los terminales de anillo cuando la conexión debe permanecer capturada debajo de un tornillo o perno. Los terminales de pala y horquilla se instalan más rápido porque no siempre es necesario quitar el tornillo, pero son más fáciles de desalojar si la fuerza de sujeción o la geometría son incorrectas. Los terminales de desconexión rápida son útiles para pestañas, relés, interruptores, calentadores y conexiones tipo electrodomésticos que se pueden reparar. Los casquillos protegen los conductores de hilo fino antes de la terminación con abrazadera de tornillo. Los empalmes a tope y los empalmes paralelos unen los cables dentro del arnés cuando se requiere una rama o un punto de reparación.

También hay terminales de barril abierto que se utilizan dentro de las carcasas de los conectores. Estos terminales dependen en gran medida de que coincidan exactamente con la familia de carcasa, la cavidad, el sello y el aplicador de engarce. Si un programa de arnés incluye carcasas de conectores de Molex, TE, JST, Deutsch o Amfenol, el terminal no es un producto genérico. El terminal, el sello, el tapón de cavidad y la herramienta de extracción aprobados deben controlarse juntos.

Table

Tipo de terminal	Interfaz típica	Mejor ajuste	Principal riesgo de compra
terminal de anillo	Tornillo, espárrago, punto de tierra	Cables de tierra, enlaces de batería, conexión de chasis, distribución de energía	Orificio para perno, ancho de lengüeta, clasificación de corriente o entorno de torsión incorrectos
Terminal de pala/horquilla	Abrazadera de tornillo sin extracción total del tornillo	Paneles de control útiles y equipos de baja vibración.	La horquilla abierta puede aflojarse si la fuerza de sujeción, el tamaño del tornillo o la vibración no están controlados
empalme a tope	Unión en línea de cable a cable	Reparaciones de arneses, extensiones de ramas, uniones de bajo perfil.	El tamaño incorrecto del cilindro crea una fuerza de tracción débil o daña la hebra
empalme paralelo	Varios cables en un barril	Circuitos derivados, alimentación común o distribución a tierra.	Relleno de conductor desequilibrado y compresión de engarce deficiente
Desconexión rápida	Lengüeta macho y receptáculo hembra	Relés, interruptores, calentadores, módulos reparables.	Retención floja debido a un tamaño de pestaña, enchapado o fuerza de resorte incorrectos
Contera	Cable de hilo fino en terminal de abrazadera	Armarios de control, instrumentación, bloques de terminales de carril DIN.	Uso de una longitud o sección transversal de férula incorrecta para la abrazadera
Contacto de barril abierto	Cavidad de la carcasa del conector	Arneses automotrices, industriales, médicos y de robótica	Terminales de mezcla, sellos y carcasas de series incompatibles

Note: El lenguaje RFQ más seguro no es simplemente "terminal de anillo" o "desconexión femenina". Indique el tamaño del cable, el tamaño del perno o lengüeta, el estilo de aislamiento, el material, el enchapado y el número de pieza aprobado del fabricante, si existe.

Quote

Text: Los terminales de anillo parecen indulgentes, pero los detalles no son opcionales. Un orificio para perno de 6 mm, un conductor de 10 AWG y una conexión a tierra de chasis de alta vibración necesitan una lengüeta, un cilindro y un plan de validación diferentes a los de una conexión a tierra de señal de 22 AWG en un panel de control interior.

Author: Hommer Zhao

Role: Director técnico

3. Cómo deben seleccionar los compradores los terminales

La selección de terminales debe comenzar con la carga eléctrica y el conductor, luego pasar a la interfaz mecánica. La clasificación actual depende del tamaño del conductor, el material del terminal, el área de contacto, el aumento de temperatura y cómo está instalado el terminal. Un terminal anunciado para una gama de cables aún puede ser incorrecto si el conductor utiliza un número de hilos inusual, aislamiento extragrueso, material de cubierta de alta temperatura o un conductor compactado que cambia el relleno del cilindro.

La segunda decisión es el aislamiento y el sellado. Los terminales no aislados son compactos e inspeccionables, pero a menudo necesitan tubos termorretráctiles, botas o protección de gabinete separados. Los terminales con aislamiento de vinilo o nailon simplifican el manejo y reducen el contacto accidental en aplicaciones de bajo riesgo. Los terminales con aislamiento termorretráctil agregan sellado y alivio de tensión en caso de salpicaduras, humedad o exposición al aire libre, pero requieren una aplicación de calor controlada para que el adhesivo fluya sin dañar la cubierta del cable.

La tercera decisión es el material y el revestimiento. Los terminales de cobre estañado son comunes para trabajos de arneses generales porque equilibran la conductividad, la resistencia a la corrosión y el costo. El níquel, la plata o el oro pueden aparecer en aplicaciones de alta temperatura, señal de bajo nivel o acoplamiento repetido. Los compradores deben evitar mezclar metales diferentes sin una revisión de ingeniería, especialmente donde hay humedad, sal o vibraciones de campo. Si el terminal se conecta a un chasis, barra colectora, pestaña de relé o dispositivo de campo, el material de acoplamiento es tan importante como el propio terminal.

Finalmente, considere el flujo de trabajo de ensamblaje. Un terminal que ahorra dos centavos pero requiere herramientas manuales lentas, preparación de tiras especiales o una inspección visual difícil puede costar más en la producción piloto. Para proyectos de arneses personalizados, nuestro servicio de montaje de cables personalizado La revisión normalmente verifica el conductor, el terminal, las herramientas y el plan de prueba juntos antes de finalizar el precio de producción.

Table

Factor de selección	Qué definir	Por qué es importante
Tamaño del cable	AWG o mm2, clase de hilo, material del conductor	Controla el llenado del barril, la altura de engarzado, la fuerza de tracción y la capacidad actual.
Diámetro de aislamiento	Diámetro exterior y material de la cubierta.	Determina el soporte del aislamiento, el ajuste de la manga y la longitud de la tira.
Interfaz de acoplamiento	Espárrago, tornillo, lengüeta, bloque de terminales, empalme o cavidad de carcasa	Evita herrajes sueltos, anchos de lengüeta incorrectos y fallas en el asiento
Ambiente	Temperatura, vibración, humedad, aceite, sal, acceso de servicio.	Impulsa los requisitos de revestimiento, sellado, alivio de tensión y retención.
Estampación	Aplicador, juego de troqueles, herramienta manual, objetivo de altura de engarce	Determina la repetibilidad y si la producción puede escalar.
Inspección	Criterios visuales, pull test, continuidad, fotografías del primer artículo.	Detecta derivas ocultas en el proceso antes del envío

Cards: [{'title': 'Terminales aislados', 'content': ['Lo mejor para ensamblajes de riesgo bajo a medio donde la protección táctil y la instalación rápida son importantes.', 'Confirme el material de la funda, el código de color, la temperatura nominal y si la funda oculta el área de engarce de la inspección.']}, {'title': 'Terminales no aislados', 'content': ['Es mejor cuando el espacio es reducido, la inspección visual es importante o ya se ha definido un alivio de tensión separado.', 'A menudo se combina con tubos termorretráctiles, botas o cinta para arnés después de la aprobación del engarce.']}, {'title': 'Terminales termorretráctiles', 'content': ['Lo mejor para entornos de humedad, salpicaduras o reparación en el campo donde se debe sellar el empalme o el terminal.', 'Requiere calentamiento controlado para que el tubo se recupere y el adhesivo selle alrededor de la cubierta del alambre.']}, {'title': 'Terminales de barril abierto', 'content': ['Lo mejor para carcasas de conectores donde el terminal se bloquea en una cavidad y puede incluir un sello de cable.', 'Requieren un control de serie exacto porque los contactos de apariencia similar a menudo tienen diferente retención y geometría de sello.']}]

4. Controles de inspección, fuerza de tracción y engarzado

El engarzado es el paso de fabricación que decide si el terminal se convierte en una conexión confiable o en un futuro fallo de campo. Un buen engarce comprime los hilos conductores en una unión mecánica y eléctrica hermética al gas sin cortar los hilos, agrietar el cilindro, comprimir demasiado el aislamiento o dejar cables sueltos. Las referencias públicas de engarzado explican el principio básico de unión, pero el control de la producción depende de las herramientas específicas del terminal y de los criterios de aceptación documentados.

Para la producción de arneses, los compradores deben preguntar cómo valida el proveedor cada terminal durante la configuración y el primer artículo. Los controles típicos incluyen verificación de la longitud del pelado, verificación de la escobilla del conductor, medición de la altura del engarce, prueba de fuerza de tracción por tamaño del cable, inspección visual de la boca acampanada y del soporte de aislamiento, y prueba de continuidad después del ensamblaje. Los arneses críticos también pueden necesitar revisión de microsecciones, trazabilidad de lotes o pruebas eléctricas 100 % según el riesgo de la aplicación.

El estándar de aceptación debe acordarse antes de construir las muestras. Muchos equipos de arneses hacen referencia a los criterios de mano de obra IPC/WHMA-A-620, pero los compradores aún necesitan la clase específica, las notas de dibujo y el plan de inspección del proveedor. Una declaración genérica como "engarzado según estándar" no es suficiente cuando el arnés respalda la seguridad, el tiempo de actividad o los equipos sensibles a la garantía.

Checklist

Comprobaciones de configuración de engarce

• Confirme el número de pieza del terminal, el aplicador, el juego de matrices y el tamaño del cable antes del primer artículo.
• Mida la longitud de la tira y el cepillo conductor contra el dibujo del terminal.
• Registre la altura de engarce o la configuración de herramienta aprobada para cada familia de terminales
• Ejecute verificaciones de fuerza de tracción por tamaño de conductor y documente fallas antes del lanzamiento de producción.
• Fotografíe los engarces del primer artículo cuando el terminal es nuevo, alternativo o de alto riesgo.

Controles de inspección entrantes

• Verifique que el tipo de terminal, el revestimiento, el color del aislamiento y el tamaño del perno o pestaña coincidan con el PO
• Compruebe que las lengüetas del anillo y de la horquilla no estén agrietadas, torcidas o sean demasiado pequeñas.
• Confirme que los empalmes a tope y los casquillos estén completamente insertados y sin hilos sueltos.
• Revisar los registros de continuidad y pruebas de tracción cuando lo requiera el plano.
• Poner en cuarentena cualquier terminal alternativa hasta que se documente la aprobación de ingeniería.

Quote

Text: Para los terminales de producción, queremos evidencia objetiva, no sólo un engarzado de apariencia limpia. Como mínimo, nuestro primer paquete de artículos debe mostrar la longitud de la tira, la altura del engarce o la configuración de la herramienta, el resultado de la fuerza de tracción y el 100% de continuidad del arnés terminado.

Author: Hommer Zhao

Role: Director técnico

5. RFQ y lista de verificación de inspección entrante

Un terminal RFQ debería eliminar la ambigüedad antes de fijar el precio. Envíe el plano del arnés, la lista de cables, los números de pieza de los terminales, las alternativas aprobadas, el hardware de acoplamiento, la cantidad, el entorno y los requisitos de prueba. Si el dibujo está incompleto, envíe fotografías o muestras del ensamblaje existente, especialmente alrededor de las conexiones a tierra de los pernos, las pestañas de servicio, los enchufes de relé, los bloques de terminales y los puntos de empalme.

Los compradores también deben definir un control alternativo. Las sustituciones de terminales son comunes durante la asignación o reducción de costos, pero una alternativa puede cambiar las dimensiones del cilindro, el revestimiento, el manguito aislante, la longitud de la tira, el aplicador y el resultado de la fuerza de tracción. Nuestro guía de abastecimiento de componentes de mazos de cables explica cómo gestionar alternativas aprobadas sin perder la trazabilidad, y nuestro guía de determinación del conector muestra por qué los detalles de retención del terminal son importantes durante el retrabajo.

Para la inspección entrante, no inspeccione todas las familias de terminales de la misma manera. Es posible que un terminal de horquilla interior de baja corriente solo necesite verificaciones dimensionales y visuales. Un terminal de anillo de alta corriente, una conexión a tierra de seguridad, un empalme a tope sellado o un contacto de carcasa de conector merecen pruebas más sólidas: número de pieza aprobado, registro de configuración de la herramienta, resultado de la fuerza de tracción, aceptación visual e informe de prueba eléctrica, cuando corresponda.

Checklist

Envíe esto con el RFQ

• Plano de cableado, lista de cables y cronograma de terminales
• Calibre del cable o mm2, material del conductor, construcción del hilo y diámetro exterior del aislamiento
• Número de pieza del terminal, alternativas aprobadas, revestimiento y estilo de aislamiento
• Detalles de acoplamiento del perno, tornillo, lengüeta, bloque de terminales o carcasa del conector
• Cantidad dividida por prototipo, piloto y volumen de producción anual
• Requisito de inspección: fotografía visual, de fuerza de tracción, de continuidad, de alta potencia o del primer artículo

Aprobar antes de la producción

• Las muestras del primer artículo coinciden con el hardware de acoplamiento y la separación del gabinete.
• Los registros de configuración de engarzado coinciden con las familias de terminales y cables
• Las terminales alternativas están documentadas antes del envío.
• El embalaje evita que las lengüetas se doblen, los casquillos se deformen y los lotes de terminales mixtos
• El proveedor puede explicar cómo se contienen y rastrean los engarces fallidos.

Frequently Asked Questions

¿Cuáles son los tipos de conectores de terminales eléctricos más comunes?

Los 7 tipos de terminales que comparan la mayoría de los compradores son terminales de anillo, terminales de horquilla o de horquilla, empalmes a tope, empalmes paralelos, terminales de desconexión rápida, casquillos y contactos de conector de cilindro abierto. Cada tipo necesita una gama de cables, una interfaz de acoplamiento y un proceso de engarzado definidos.

¿Cuándo debo utilizar un terminal de anillo en lugar de un terminal de pala?

Utilice un terminal de anillo cuando la conexión deba permanecer capturada debajo de un tornillo o perno, como un punto de tierra o un poste de distribución de energía. Utilice un terminal de pala cuando la velocidad del servicio sea importante y el riesgo de vibración esté controlado. Defina siempre el tamaño del perno, por ejemplo M4, M5, M6 o 1/4 de pulgada.

¿Son mejores los terminales aislados que los terminales no aislados?

Los terminales aislados son mejores cuando es importante la protección táctil y el manejo rápido, mientras que los terminales no aislados son mejores cuando es importante el espacio, la visibilidad de inspección o el control de contracción por calor por separado. La decisión debe incluir la clasificación de temperatura, el material de la manga y si se requiere una inspección visual del 100%.

¿Qué información se necesita para cotizar correctamente los terminales engarzados?

Un proveedor necesita al menos seis entradas: tipo de terminal, tamaño de cable, diámetro de aislamiento, hardware de acoplamiento, revestimiento o material y requisitos de inspección. Para arneses de producción, envíe también alternativas aprobadas, volumen anual y plazo de entrega objetivo.

¿Cómo verifican los proveedores la calidad del engarce de los terminales?

Las comprobaciones comunes incluyen inspección de longitud de pelado, altura de engarzado o control de ajuste de herramientas, revisión de cepillo conductor, prueba de fuerza de tracción por tamaño de cable, inspección visual y prueba de continuidad. Los programas de mayor riesgo pueden requerir criterios de clase IPC/WHMA-A-620, trazabilidad de lotes y fotografías del primer artículo.

¿Puedo sustituir una marca de terminal por otra?

Sólo después de la aprobación de ingeniería. Un terminal sustituto puede cambiar la geometría del cilindro, el revestimiento, la funda aislante, el aplicador, la longitud de la tira y los resultados de la fuerza de tracción. Para arneses automotrices o de seguridad, trate la sustitución como un cambio documentado antes del envío de producción.

Frequently Asked Questions

¿Cuáles son los tipos de conectores de terminales eléctricos más comunes?

Los 7 tipos de terminales que comparan la mayoría de los compradores son terminales de anillo, terminales de horquilla o de horquilla, empalmes a tope, empalmes paralelos, terminales de desconexión rápida, casquillos y contactos de conector de cilindro abierto.

¿Cuándo debo utilizar un terminal de anillo en lugar de un terminal de pala?

Utilice un terminal de anillo cuando la conexión deba permanecer capturada debajo de un tornillo o perno, como M4, M5, M6 o hardware de 1/4 de pulgada. Utilice un terminal de pala cuando la velocidad del servicio sea importante y el riesgo de vibración esté controlado.

¿Son mejores los terminales aislados que los terminales no aislados?

Los terminales aislados ayudan con la protección táctil y el manejo. Los terminales no aislados ayudan con diseños compactos e inspección visual. La mejor elección depende de la temperatura nominal, el espacio y el alcance de la inspección.

¿Qué información se necesita para cotizar correctamente los terminales engarzados?

Un proveedor necesita al menos seis entradas: tipo de terminal, tamaño de cable, diámetro de aislamiento, hardware de acoplamiento, revestimiento o material y requisitos de inspección.

¿Cómo verifican los proveedores la calidad del engarce de los terminales?

Los proveedores comúnmente verifican los engarzados de terminales con comprobaciones de longitud de pelado, altura de engarzado o control de ajuste de herramientas, pruebas de fuerza de tracción por tamaño de cable, inspección visual y pruebas de continuidad.

¿Puedo sustituir una marca de terminal por otra?

Sólo después de la aprobación de ingeniería. Un terminal sustituto puede cambiar la geometría del cilindro, el revestimiento, el aplicador, la longitud de la tira y los resultados de la fuerza de tracción, por lo que debe tratarse como un cambio documentado.

Recursos externos

• NASA-STD-8739.4 Engarzado, interconexión de cables, arneses y cableado
• Actualización de seguridad y garantía de misión de la NASA sobre el estándar de engarzado de arneses
• Conceptos básicos sobre conectores de notas electrónicas
